Le Chassis




cliquez pour voir cette image en haute définition

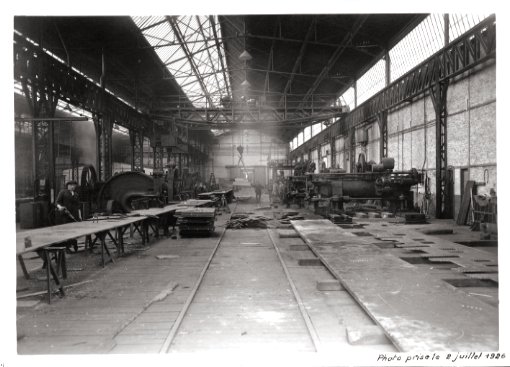

Atelier de découpe des longerons

(02/07/1926)
Découpages par "grignotage" des toles qui constituerons les longerons de la locomotive
A droite on distingue un longeron découpé.
cliquez pour voir cette image en haute définition
Assemblage du chassis

(09/11/1926)
Les longerons sont en place pour l'assemblages.
cliquez pour voir cette image en haute définition

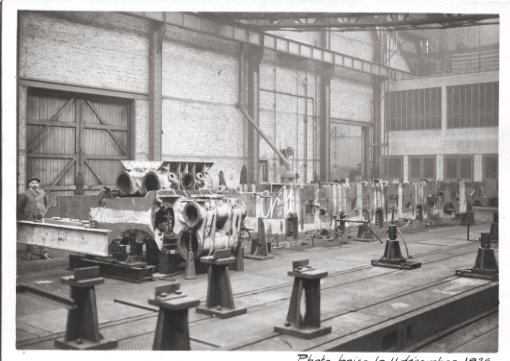

Assemblage "à blanc" du chassis

(09/11/1926)
Les cylindres BP et HP sont montés à blanc
cliquez pour voir cette image en haute définition

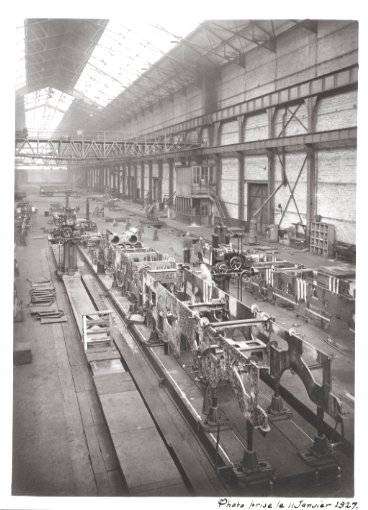

Usinage du chassis

(09/11/1926)
Percage des trous pour l'assemblages des traverses et des bloc-cylindres.
