La chaudière




cliquez pour voir cette image en haute définition

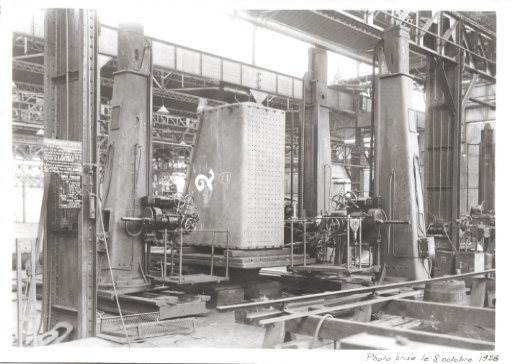

Usinage de la boite à feu

(08/10/1926)
Perçage des trous destinés à recevoir les entretoises et les tirants du foyer
cliquez pour voir cette image en haute définition

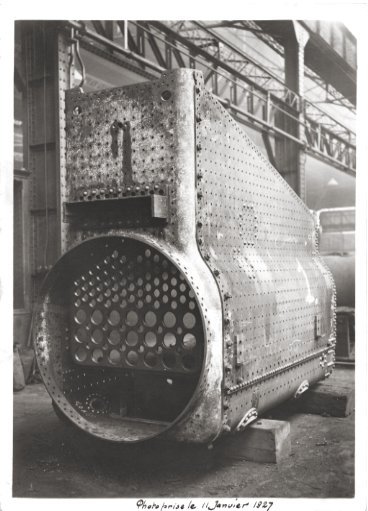

La boite à feu

(11/01/1927)
La boite à feu vue coté chaudière assemblé "à blanc".
On distingue les trous destinés à recevoir les tubes à fumée
de diamètre différent selon qu'il contiennent un élément surchaufeur ou non.
cliquez pour voir cette image en haute définition
La Chaudière

(09/11/1926)
Rivetage des viroles
cliquez pour voir cette image en haute définition

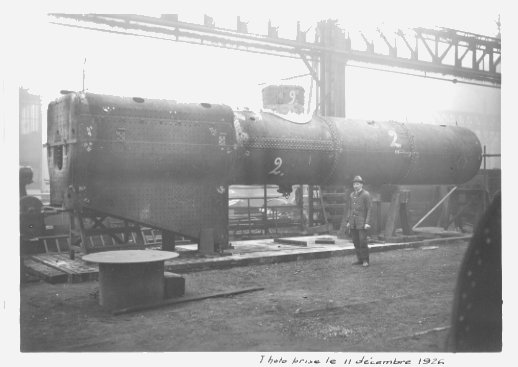

La Chaudière

(11/12/1926)
Tous les éléments de tolerie constituant la chaudières sont assemblés "à blanc".
le dôme de prise de vapeur est mis en place.
cliquez pour voir cette image en haute définition
La boite à feu

(10/02/1927)
La boite à feu à reçu une partie de ses rivets et tirant de foyer
